產品介紹：

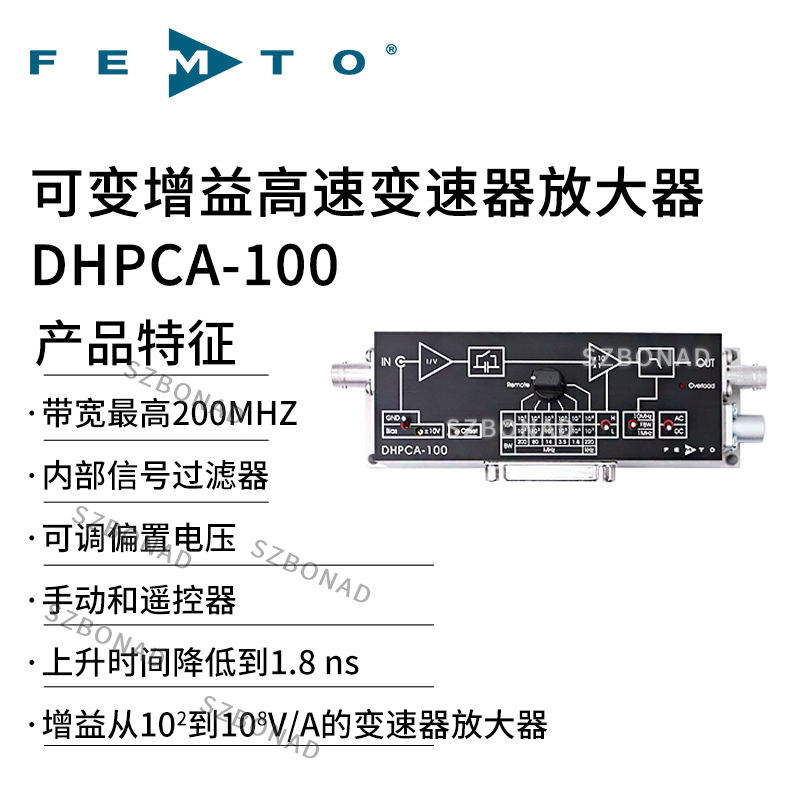

電流放大器DHPCA-100是一款高性能、可變增益的低噪聲電流放大器，其增益范圍從10^2到10^8V/A，帶寬高達200MHz，上升時間低至1.8ns。該放大器配備了內部信號過濾器、可調節偏壓、可切換的直流/交流耦合以及手動和遠程控制功能。還具備堅固緊湊的EMI屏蔽外殼。
非常適合用于直流和交流測量、時間分辨測量以及作為快速光電探測器信號的前置放大器，廣泛應用于研究、實驗和測量領域。

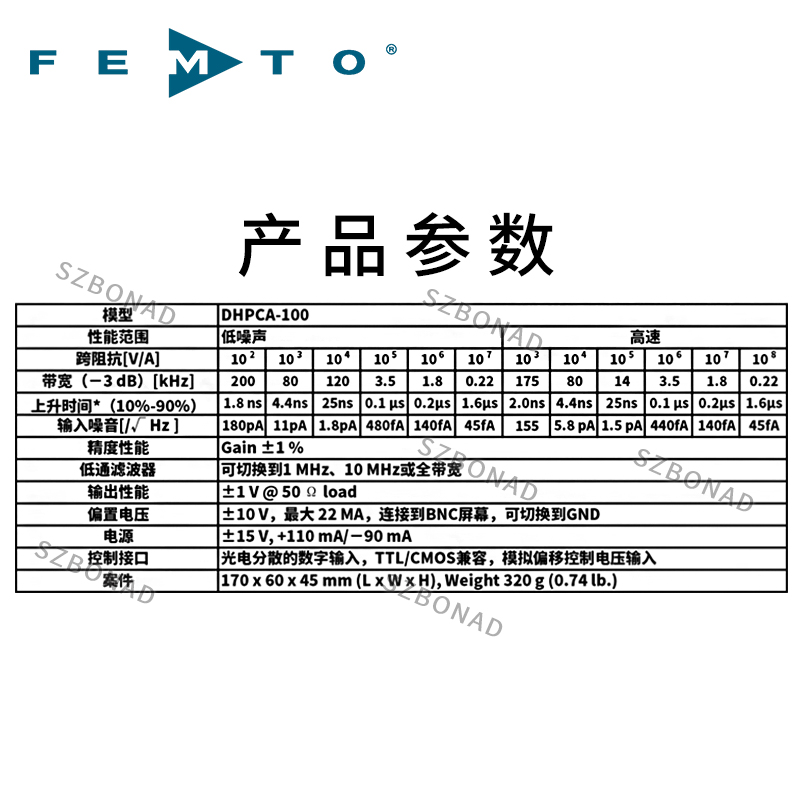

技術參數：
| Model | DHPCA-100 | ||||||||||||
| 適用范圍 | 低噪聲 | 高速 | |||||||||||
| 跨阻抗 [V/A] | 10^2 | 10^3 | 10^4 | 10^5 | 10^6 | 10^7 | 10^3 | 10^4 | 10^5 | 10^6 | 10^7 | 10^8 | |
| -3 dB 帶寬 [MHz] | 200 | 80 | 14 | 3,5 | 1,8 | 0,22 | 175 | 80 | 14 | 3,5 | 1,8 | 0,22 | |
| 上升時間（10%–90%） | 1.8 ns | 4.4 ns | 25 ns | 0.1 us | 0.2 us | 1.6 us | 2.0 ns | 4.4 ns | 25 ns | 0.1 us | 0.2 us | 1.6 us | |
| 等式輸入噪聲 [/√Hz] | 180 pA | 11 pA | 1.8 pA | 480 fA | 140 fA | 45 fA | 155 pA | 5.8 pA | 1.5 pA | 440 fA | 140 fA | 45 fA | |
| 精度 | ±1% | ||||||||||||
| 低通濾波器 | 可切換至1 MHz、10 MHz或全帶寬 | ||||||||||||
| 輸出 | ±1 V @ 50 Ω負載 | ||||||||||||
| 偏置輸出 | ±10 V，最大22毫安，連接到BNC外導線，可切換接地 | ||||||||||||
| 供電電壓 | ±15 V，+110 mA / ?90 mA，推薦±200 mA | ||||||||||||
| 控制接口 | 光耦合器保護數字輸入，兼容TTL/CMOS，以及用于控制偏移電壓的模擬輸入 | ||||||||||||
| 尺寸/重量 | 尺寸170 x 60 x 45毫米（長 x 寬 x 高），重量320克 | ||||||||||||

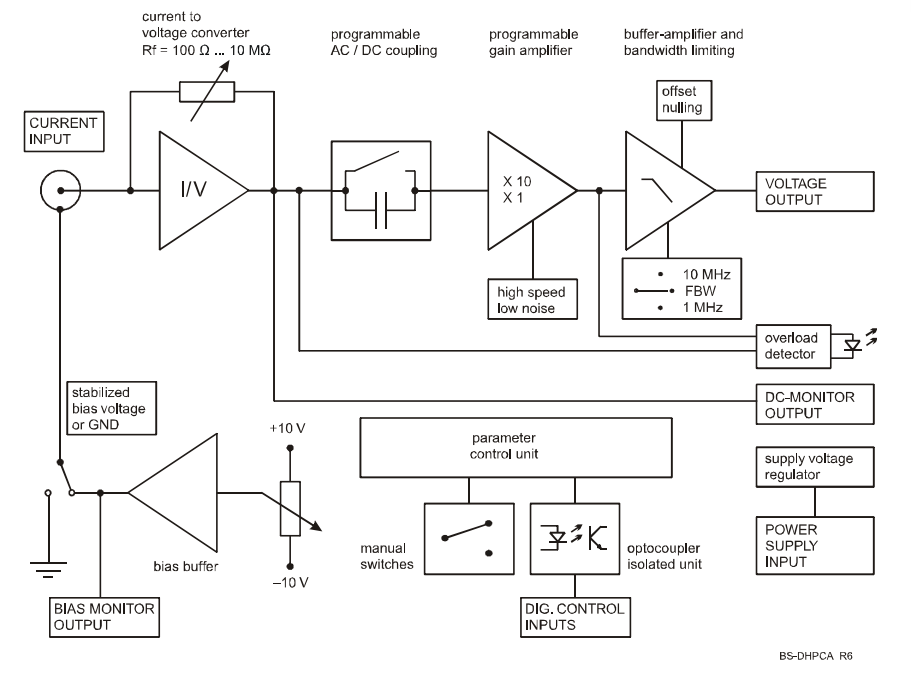

電路圖：
