USB數據采集與數字控制系統LUCI-M

配件 / USB 數據采集與數字控制系統 LUCI-M

簡要介紹

緊湊、通用的USB系統，用于數據采集和控制。可自由分配的ADC用于數字化測量值，DAC控制外部設備或作為偏置電壓源。數字I/O讀取狀態和報警信號，并切換外部外設。非常適合FEMTO放大器和光電接收器。易于適應一般測量和控制任務。

特色

? 2 或 4 個并行通道（視型號而定），16 位 ADC，速度為 2.5 MS/s

? 3通道，12位DAC

? 共計19個數字輸出

? 共有5個數字輸入

? 符合SCPI標準的指令集

? Microsoft Windows 驅動程序?

? macOS和Linux?下的直接控制（無需驅動）?

? Python 后端、源代碼示例和圖形用戶界面可作為可選下載下載

什么是LUCI-M？

LUCI-M 是一種通用數據采集與控制系統。它通過 USB 連接，根據型號不同，提供兩臺或四臺可自由分配的模數轉換器（ADC），用于采集和數字化測量值。此外還有三臺數模轉換器（DAC），用于控制外部設備或作為偏置和偏置電壓的源。另外還有 24 個數字 I/O 用于讀取狀態或報警消息以及切換其他外設。

當然，LUCI-M專為FEMTO放大器和照片接收器設計，并結合它們組成了一個多功能的測量和控制單元。

FEMTO放大器和照片接收器的遠程控制

LUCI-M系統適用于所有FEMTO放大器和帶有25針D-Sub插座的光電接收機的遠程控制。根據所用放大器或光電接收機的不同，所有重要功能如增益、交流/直流切換或?yàn)V波器設置都可以遠程控制。此外，狀態信息如“過載”或“解鎖”也可以查詢。

LUCI-M 直接插入 D-Sub 25 插座并用螺絲固定。這樣，LUCI-M 與放大器或照片接收器組成一個緊湊的單元，合而為一。

數據收集、ADC和DAC

LUCI-M 配備了 ADC。這使得無需額外的外部數據采集系統（DAQ 系統）即可直接獲取輸出信號。DAC 還允許施加偏置和偏置電壓。無論哪種情況，都使用 D-Sub 連接，放大器或照片接收器與 LUCI-M 之間無需電纜。整體配置緊湊整潔。

此外，還提供外部輸入和輸出。例如，這些輸入和輸出可以用來并行記錄來自其他源的進一步測量值，且無需額外的外部DAQ系統。

ADC和DAC可以獨立于FEMTO產品使用，因此LUCI-M系統是既有USB DAQ系統的替代方案。如果沒有連接FEMTO放大器或照片接收器，D-Sub接口可以通過分線或線夾適配器自由使用，并且有多種連接和使用選項。

電隔離

輸入和輸出的模擬信號與計算機電氣隔離。這使計算機的“電磁歧管”遠離放大器或照片接收器，同時防止?jié)撛趩?wèn)題和地環。

計算機與軟件

得益于兼容SCPI的指令集和USB接口，LUCI-M不綁定于任何特定的計算機硬件、軟件或編程語言。它可以獨立于平臺使用。

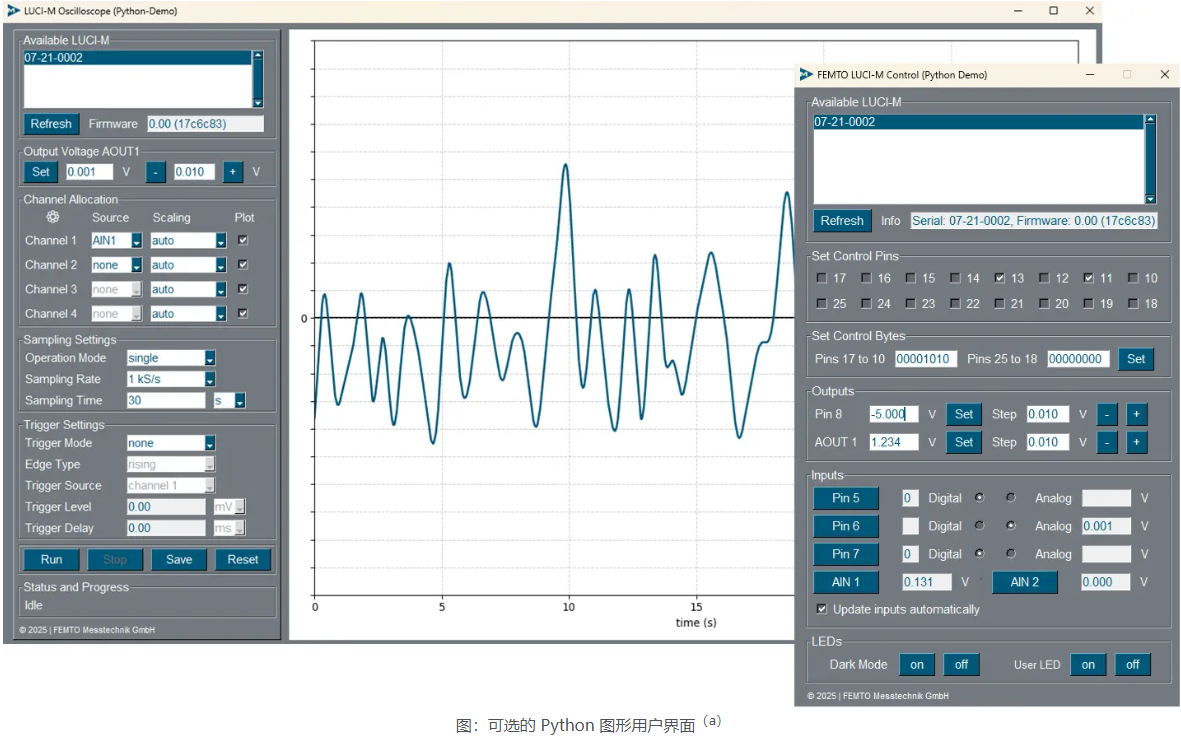

可選的Python腳本可演示與LUCI-M的通信。這些腳本是快速入門工具，可以作為你自己項目的復制粘貼模板。還有一些帶有圖形用戶界面（GUI）的示例應用，展示了LUCI-M的可能性。示例涵蓋了FEMTO產品的遠程控制及其作為數據采集系統的應用。

Python 腳本和示例應用可選擇性且免費下載。

LUCI-M系統適合哪些FEMTO放大器和光接收器？

LUCI-M 適用于所有 FEMTO 放大器和帶有 D-Sub 25 針插座的光照接收機的遠程控制。DHPVA、DUPVA和LIA-MV-200需要適配器或D-Sub 25針延長線，因?yàn)長UCI-M不能直接插入插座。

數據采集基本上可以所有放大器和光接收器實現，要么直接通過D-Sub插座的引腳，要么通過LUCI-M的BNC輸入端外部采集。然而，由于模擬帶寬為1.1 MHz，采樣率為2.5 MS/s，對于帶寬更高的放大器和照片接收機，數據采集頻率限制在約1 MHz。

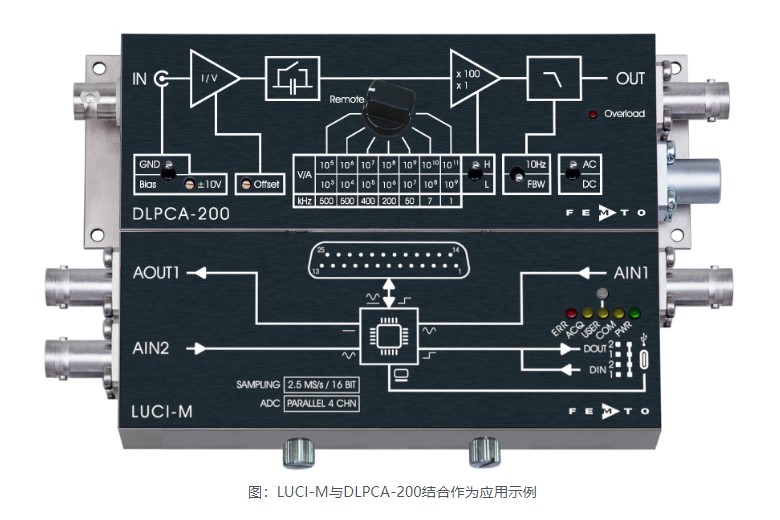

DLPCA-200、DDPCA-300、OE-200和LIA-MV-150充分利用了LUCI-M的連接、控制和數據采集能力。

以下表格提供了詳細概述。

與 FEMTO 軌電阻放大器和光接收器配合使用時的功能范圍

(?)1輸出信號的讀出不是通過D-Sub，而是可以通過BNC讀取。

(?)2帶寬無法被充分利用。

—不支持。請聯系我們的技術支持，看看是否可以進行定制。

配合 FEMTO 電壓和 GHz 放大器使用時的功能范圍

(?)1輸出信號的讀出不是通過D-Sub，而是可以通過BNC讀取。

(?)2帶寬無法被充分利用。

(?)3除了DLPVA-100-BUN-S外，所有DLPVA都可實現，該系統是永久交流耦合的。

(4)由于散熱器的原因，無法將LUCI-M直接連接到D-Sub插座。建議使用適配器線，或者散熱片可以拆開。

—不支持。請聯系我們的技術支持，看看是否可以進行定制。

與 FEMTO 鎖定放大器配合使用時的特點

(?)1輸出信號的讀出不是通過D-Sub，而是可以通過BNC讀取。

(5)LUCI-M 無法直接連接到 D-sub 插槽。需要適配器線。
